【断面形状を徹底解説！】ARCHICADで自由な形の壁、柱、梁の設計！！
こんにちは！
ARCHICADについては先日のこちらの記事で
壁に傾斜をつける小技を紹介しました。
今回はその続き、壁だけでなく、柱や梁の断面を自在につくって保存できる、「断面形状マネージャ」というツールを紹介したいと思います！
こちらの記事の内容は下記動画でも紹介しているので、動画の方が学習がしやすい方はこちらをどうぞ↓↓
[PR]
断面形状を自在に設計する
壁の断面形状編集
壁の断面形状の設定は、マーカー部分「壁の断面形状」から呼び出せます。
ここでは壁の形状があらかじめ様々に保存されています。
例えば「曲面壁」を選択すると…
見た通り湾曲した断面形状の壁面が呼び出せます。
また「壁の断面形状」で引いた壁の断面は、右クリック→「選択した複合構造/断面形状を編集」から編集が可能です。
これを選択してみましょう。
すると「断面形状マネージャ」バーおよび編集タブが開かれます。
ここでは平面図で線や曲線を変形する要領で断面を変形できます(湾曲させたり、折り曲げたり…)
「適用」をクリックすると変形が反映されます！
反映後の3Dビューです！！
新規の断面形状の作成
さて、では今度は既存の断面の編集ではなく、新規の壁を作成してみましょう！
オプション→属性設定→断面形状マネージャ で新規断面の作成に入ります。
新規断面では、「線ツール」で下書きしたのち「塗りつぶしツール」でこれを塗ります
保存すれば、「壁の設定」→「壁の断面形状」からこの断面の壁が呼び出せるようになっているはずです
塗りつぶした箇所が断面形状になります！(こんな形、誰が使うんだろうか。。。)
梁、柱での適用も同様の手順ですがご紹介します！
梁の断面形状
f
同じく「塗りつぶしツール」で梁の断面形状を作成→保存
これは「梁の設定」から「断面形状」の項(H鋼の形をしたもの)を開けば呼び出せます。
ちゃんと反映されていますね。
柱の断面形状
梁と同様「柱の断面形状」から、任意の断面の柱を立てられます。
まとめ

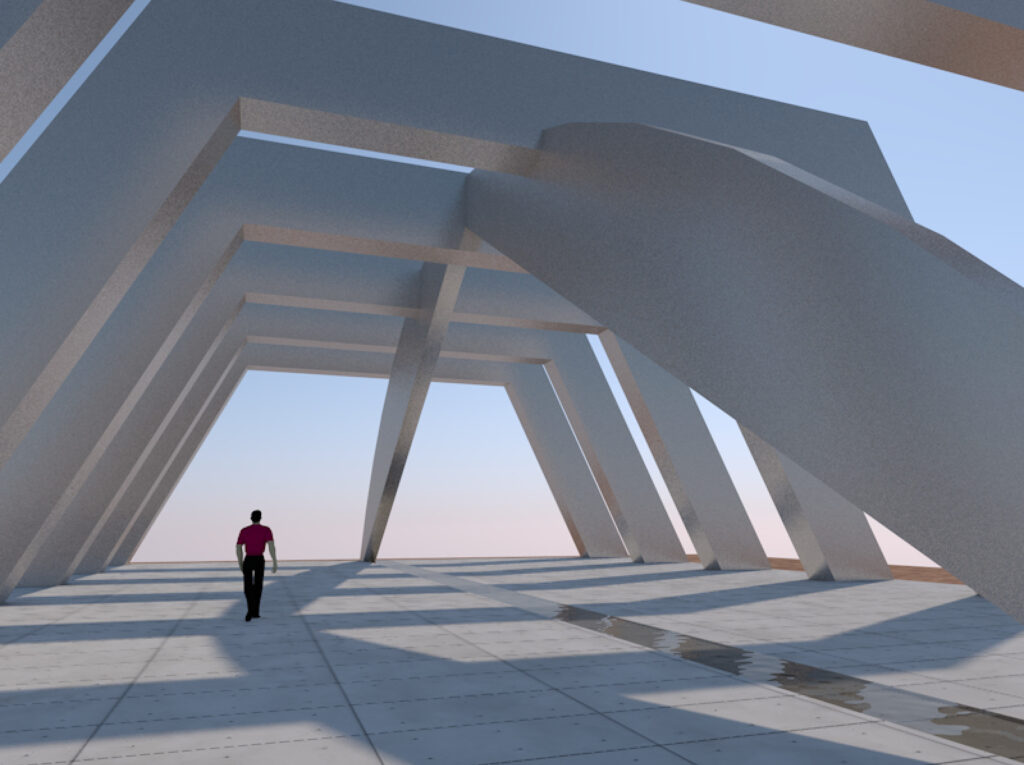

筆者はよく断面形状マネージャーを使ってゴツい構造体をつくって遊んでたりしてます。
↑これはそのうち1枚(遊びなので構造計算してないです、たぶん持ちません笑)なんですが考えてる時間含め15分とかでできちゃいます！！
複雑な形状でもARCHICADへ記憶させられるのが断面形状設計の圧倒的な強みです！どんどん使っていきましょう！
